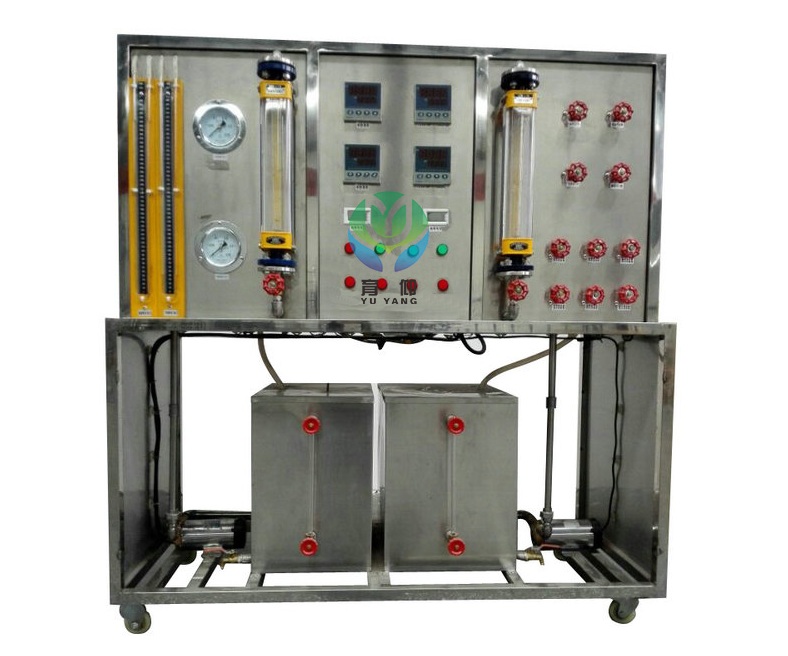

换热器综合实验台

[规格型号]：	YUY-HRQ/Z
[产品名称]：	换热器综合实验台
[价　　格]：	18000元
[产品参数]：
[在线客服]：

上一篇：饱和蒸汽P-T关系实验仪

下一篇：喷管实验装置（不含真空泵）

产品详情

一、实验目的：
了解板式、列管及套管换热器的构造特点及传热性能的差别。
掌握各换热器性能测试方法，了解影响换热器性能的因素。
加深对顺流和逆流两种流动方式换热器换热能力差别的认识。
掌握流体流速、流量、压力、温度等参数的测量技术。
二、主要配置：
套管式换热器，板式换热器，列管式换热器,冷、热水防腐水泵，冷、热水转子流量计，冷、热水不锈钢原水箱及加热水箱，顺、逆流调节阀门组，阻力测试压力表及U型差压计，加热功率由固态调压模块无极调节，万能信号输入巡检仪显示温度，电流表，电压表，不锈钢台架及控制屏等。
三、技术参数：
1、输入电源：三相AC380V±10%50Hz，功率6.5KW。
2、换热器面积：列管换热器0.36m2，板式换热器0.56m2，套管换热器0.21m2。
3、电加热总功率：≦6.0KW，加热温度：≤80℃。
4、冷、热水泵参数：流量：20L/min，扬程：12m，功率：120W。
5、转子流量计：二台并联，热水流量量程：16—160L/h，冷水流量量程：40—400L/h。
6、原水箱：304不锈钢材质，容积：80L（冷水箱有盖密封，防止落灰，配有液位显示装置；水箱入口配有浮球阀以保证水箱水位恒定）。
7、热水箱：304不锈钢材质，容积：60L（热水箱有盖密封，与冷水箱独立，配有液位显示装置）。
8、温度测量：测量系统配置有智能温度控制仪表（PID调节控温，精度±0.2℃），高精度PID调压模块电路。
9、外形尺寸：1200×600×1700mm，外形为不锈钢可移动支架，带双刹车轮。
