1、空压机是气源装置中的主体，通过原动机将机械能转换成气体压力能，在动力机械中占有很大的比例，其相关性能对生产安全、节能减排等各方面均有较大的影响。本装置采用往复式活塞空压机为实验对象，对其进行出厂实验、性能实验以及变工况实验，直观的了解空压机原理、结构、运转、试验过程、性能参数和自动检测的方法及手段，可以作为高校本科生、硕士生、博士生培养使用的基础实验平台，也可作为科研、教学和委托检测的专业试验设备。
2、置结构紧凑，抗干扰能力强，振动小，噪声低，适合实验室布局。
★2.4采用高频采集卡和计算机（计算机用户自配）相结合的测控系统，编程灵活、易于操作、性能可靠，采用集中管理、分散控制的模式，人机交流简便，并能实时检测系统运行数据。
3、采用喷嘴法测量空压机的排气量，提高检测精度。
4、采用电动阀等智能设备控制系统变量，自动控制，操作方便。
5、移动方便：装置配有四个万向轮，可方便移动。
6、装置必须符合国家空压机性能测试相关标准。
7、至少应由不锈钢框架、实验台本体、加压系统及恒温系统等下列模块组成。

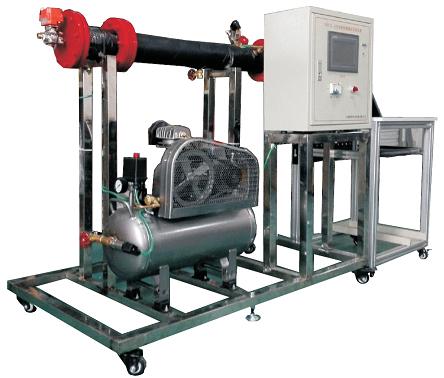

空压机性能测试实验装置配置清单

序号	模块名称	基本配置	数量
1	触摸屏控制箱	控制箱面板采用铝质凹字术制作（嵌入式触摸屏7寸）	1套
2	实验对象	往复式活塞空压机：单相风冷式；排气量：0.036m3/min；功率：0.75kW；气缸直径：51mm；活塞行程：38mm；转速：1220rpm；额定排气压力：0.7MPa	1台
3	汽路循环系统	储汽罐	1个
4		排气减压装置	1套
5		消声器：安装在排气阀后，降低噪声	1个
6		电动阀	1个
7		安全阀	1个
8		排污口：储汽罐排除凝结水等	1个
9	测量显示装置	温度传感器：Pt100铂热电阻，测温范围：0至200℃	1个
10		高频动态压力传感器：量程：-100kPa～1MPa，频响范围：0～100kHz，精度：0.25级	1个
11		空压机专用压力传感器：量程：0~16bar，输出信号：4~20mA	1个
12		差压传感器：量程：0~500Pa，输出信号：4~20mA，数量：1个	1个
13		喷嘴流量计：最大流量：4m3/h，常用流量：2.2m3/h，最小流量：0.8m3/h，工作压力：0.8MPa，工作温度：60℃	1个
14		电量采集变送器：测定电动机的电压和电流4-20ma	1个
15		测试软件：在线监测及稳态分析，压缩机排气量、功率计算软件；任意时刻封闭示功图绘制、打印等功能	1套
16		数据采集卡：100K采样率	1套
17		电动机转速传感器4-20MA	1套
18		数据采集模块,,	1套
19		电脑桌铝型材500*500*1200	1张
20	不锈钢框架	使用304不锈钢框架，其中不锈钢框架底部装有万向轮，便于移动和固定，有利于实验室的布局1400*800*1500	1套
