《微波与天线》是工科无线电、电子工程和通信工程类专业的一门重要技术基础课，是在学习了“电路基础”和“电磁场与电磁波”等课程基础上，深入学习微波领域的重要科目，是理论与工程性、实践性较强的课程。本课程的任务是使学生获得微波技术方面的基本理论、基本知识和基本技能，培养学生分析和解决实际问题的能力。
《微波与天线》主要内容包括传输线理论、规则金属波导、微波集成传输线、光波导、微波网络、微波谐振器、常用微波元件、电流元、对称振子的辐射与散射和天线电参数。通过学习，要求学生以导行波和导模概念贯穿全书，围绕规则导行波系统理论基础和微波电路元件理论基础，全面掌握微波技术的基础理论、基本技术和基本方法，特别掌握好基本概念。
YUY-9509型微波与天线综合实验系统由YUY-9509微波与天线发射实验系统及YUY-9509微波与天线接收实验系统两个实验箱组成。它是我公司最新研制的功能强大、实验内容丰富的多信道微波发、收系统。

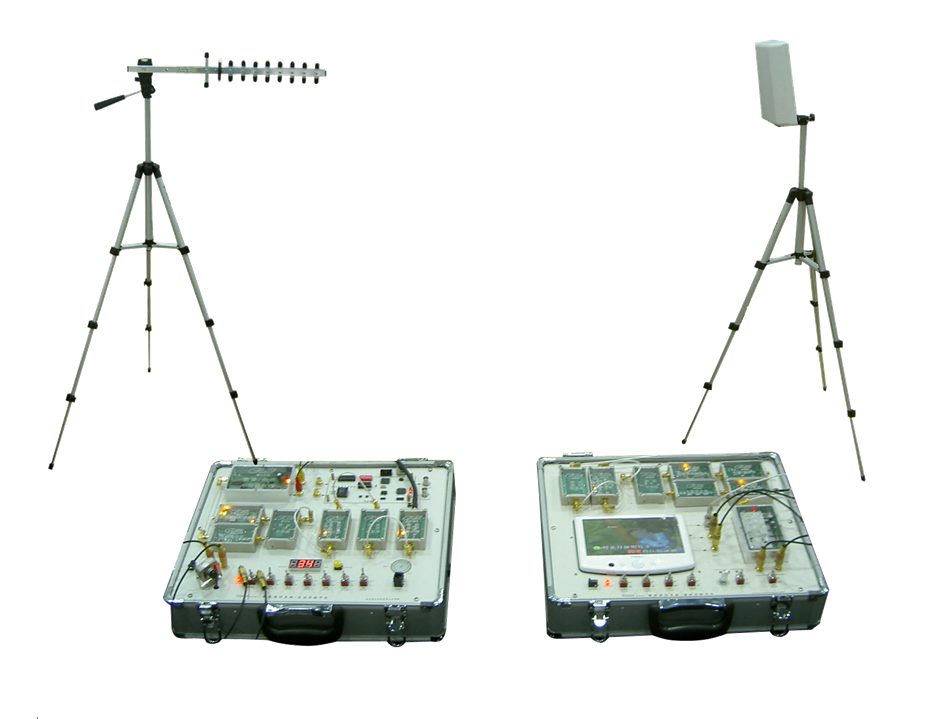

一、系统图片（共两件，每件重量：大约15公斤，尺寸：44*30*14cm）
二、系统特点
1.工作频率为2.4GHZ
2.4GHZ是国家规定的业余无线电频段，不会对公网与专网产生电磁污染；
2.4GHZ能充分体现微波信号特点；
2.4GHZ配套仪表价格低，利于实验室建设。
2.YUY-9509微波与天线综合实验系的微波发射实验系统（RZ9905-T）及微波接收实验系统（RZ9905-R）分别设计制作在两个独立的实验箱中，便于拉开距离，进行微波信号传输实验及微波天线性能实验。
3.该系统微波传输具有16个独立信道，键盘设定LED显示，操作设定直观方便。能完成微波接力、微波组网、微波一点对多点等多种形式通信，并且可避免实验室中多台设备同时工作的相互干扰。
4.系统模块固定于大基板上，有源部件由箱内电源独立供电。外部无电源连线，实验时连线简洁、可靠性高。暂不工作模块的电源可用开关切断，减少不必要的相互干扰。
5.微波模块间连接采用镀金钢性SMA接头连接或软电缆连接两种方式，既提高连接的靠性，同时也不失模块间连接的灵活性。学生用软电缆进行模块间的连接，有利于熟悉微波系统中信号的流程，同时也便于对单个模块输入、输出信号进行测试。
6.实验箱中各微波模块采用透明防静电盖板，便于学生观看微波模块内部结构，增强对微波模块的感性认识。
7.自带140MHZ中频信号源，微波扫频信号源，仅需配置微波频谱仪，就能完成全部实验。
8.设有微波数据中继模块。可进行高速数据的微波中继；微波电话呼叫、接续、通话；PC机间USB数据微波传输。
9.配有彩色电视摄像头和监视器，可实现现场视频图像和音频微波传输。
10.采用彩色液晶监视器，图像清晰，视觉效果好。配有USB数据接口，可进行数字图象的微波传输。
三、技术参数
1.该微波实验系统由微波发送分系统和微波接收分系统两部分组成，方别设计置于两个独立的实验箱中，便于拉开距离进行通信传输实验。
2.微波发送分系统由中频调制器、中频振荡器、微波锁相振荡器、微波上变频器、微波前置放大器、微波发送滤波器、微波功率放大器及微波发射天线等组成，构成较为完整的微波发射机。并配有小型摄像头、数据复接及解复器、电话接口等，能实现模拟图像、高速数据及电话信号的微波发送。
3.微波接收分系统由接收天线、接收滤波器、微波低噪声放大器、微波下变频器、微波压控振荡器、中频滤波器、中频放大器、中频解调器等组成，构成一个完整的微波接收机。并配有彩色液晶监视器，用于图像接收；配有扫描振荡器，它与微波压控振荡器配合，构成微波扫描振荡器，可用于微波滤波器及微波放大器等部件的频率响应的测量。
4.微波实验系统可工作于八个频道，频道由发射机面板上的频道开关选择，中心频率由数码管显示，多频道能避免多台实验设备同时工作时相互干扰。
5.自带中频振荡器、微波扫频振荡器、中频调制/解调器、数据复接/解复器、电话接口、摄像头、显示器等，仅需配备频谱仪便可完成各种微波部件及系统实验。
6.标配800MHZ振荡器及开槽线、SMA匹配负载、SMA短路负载等，能完成传输线原理实验。（AZ53O-E电场单极探头需另外购置）
7.标配全方天线及定向天线，能完成天线原理实验。
8.能完成微波收、发系统中共l6个有源及无源模块的独立测试及综合测试。
9.能完成微波收、发系统独立测试及综合测试。
10.能完成微波图像、高速数据及微波电话通信的综合实验。
11.各微波有源、无源模块主要性能：
三、实验项目
YUY-9509型平台概述
第一部分微波测量仪表介绍
第二部分微波组件测试
实验一70MHZ中频振荡器
实验二压控振荡器
实验三压控振荡器扫频特性测量
实验四上变频器
实验五滤波器
实验六微波电调衰减器
实验七微波低噪声放大器
实验八锁相信号源
实验九微波下变频器
第三部分微波系统测试
实验十微波上、下变频系统
实验十一电视信号微波传输系统
实验十二微波话音传输系统
实验十三微波可视电话传输系统
实验十四微波低速数据传输系统
实验十五微波高速数据传输系统
第四部分传输线及匹配理论实验
实验十六微波传输线参数的测量与计算
实验十七终端开路同轴电缆及微带线反射系数及驻波比测量
实验十八终端短路同轴线和微带线反射系数及驻波比测量
实验十九终端匹配时同轴电缆及微带线及反射系数及驻波比测量
实验二十终端接任意负载时同轴电缆及微带线反射系数及驻波比测量
实验二十一终端接各种负载时微带线沿线电压分布测量
第五部分微波天线实验
实验二十二微波天线测量
第六部分微波部件设计制作与调试实例
教学配置
|
序号 |
设备名称 |
型号 |
备注 |
|
1-1 |
YUY-9509-T微波与天线发射实验系统 |
YUY-9509-T |
—— |
|
1-2 |
YUY-9509-R微波与天线接收实验系统 |
YUY-9509-R |
—— |
出厂
附件 |
YUY-9509微波与天线综合实验系统说明书 |
1本 |
|
电源线 |
2根 |
|
电话单机 |
1部 |
|
SMA-SMA短线 |
9根 |
|
SMA-SMA长线 |
2根 |
|
SMA-Q9短线 |
2根 |
|
SMA-Q9长线 |
1根 |
|
音频线 |
4根 |
|
公直通 |
2个 |
|
母直通 |
2个 |
|
50Ω负载、短路负载、开槽线 |
1套 |
|
抛物面天线 |
1对 |
|
全向天线 |
1对 |
|
八木天线及定向接收天线 |
1对 |
|
教学光盘、软件microwave,ansoftDsiigner |
1套 |
|
保修卡、合格证 |
1套 |
|
|
|
|
外围设备必配置：
一、频谱分析仪（两种方案）
独立3G及以上分析仪
或者1G分析仪加2G的扩频
外围选配设备：
1、计算机一台
