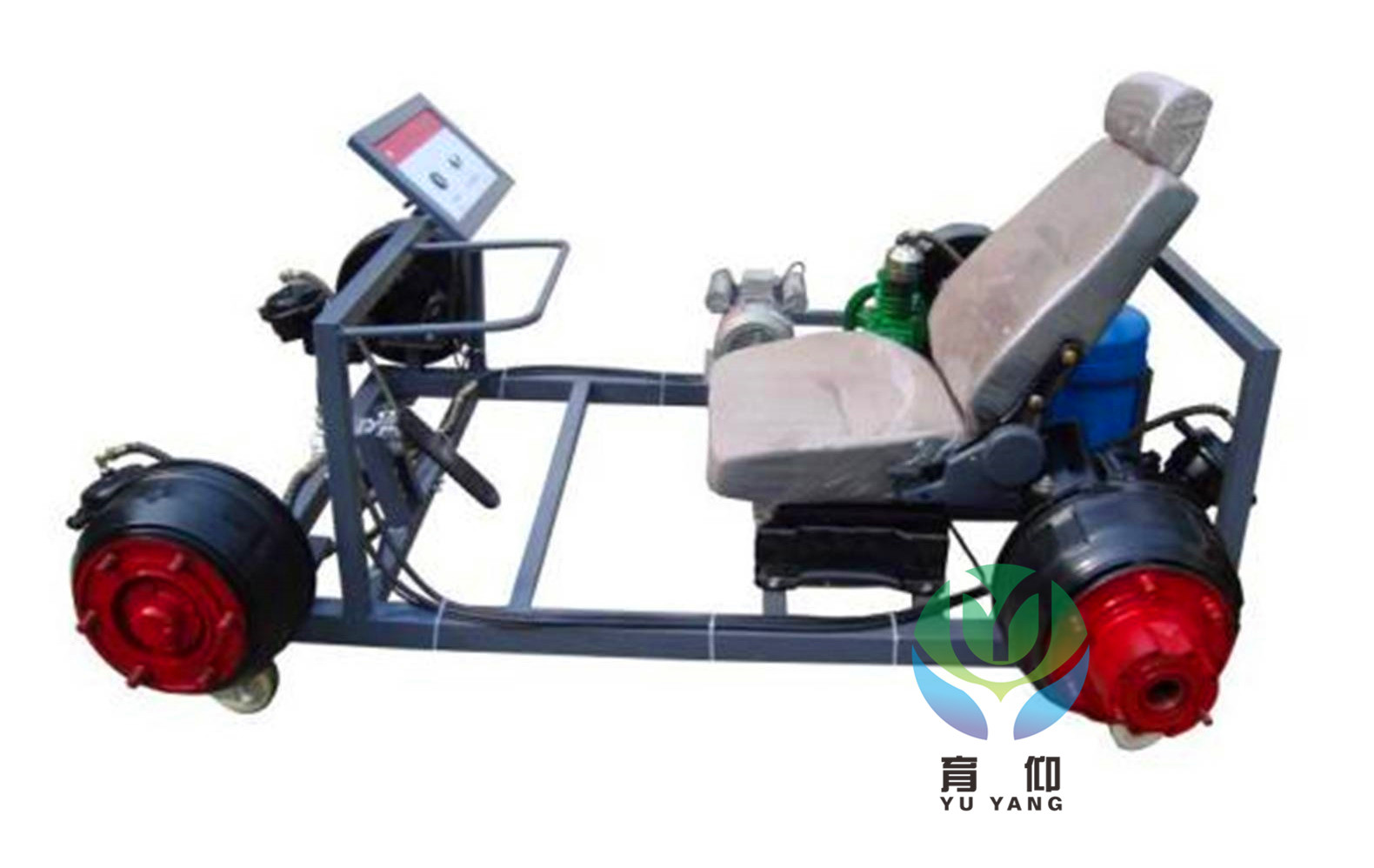

汽车气压制动系统实训台

[规格型号]：	YUY-JP37
[产品名称]：	汽车气压制动系统实训台
[价　　格]：
[产品参数]：
[在线客服]：

上一篇：电控空气悬挂实训台(大客车)

下一篇：摩托车实训平台

产品详情

(重卡)

(轻卡)

一、产品简介
本实验台以气压制动系统实物为基础，适用于中高等职业学院和培训机构的汽车气压制动系统构造与维修实训教学，能够满足对气压制动系统的结构、工作原理、调整的教学需要。本实验设备操作方便，安全可靠，易于维护。

二、产品配置
采用气压制动系统的所有配件
1、配独立空气压缩机（气压调节阀、压力表）、制动控制阀、管路、前左右制动气室、后左右制动气室；
2、储气筒和相关的阀门；
3、前左右制动器、后左右制动器总成；
4、各管路气压表；
5、移动台架。

三、产品功能
1、气压制动系统部件按原车的基本位置排布，充分展示气压制动系统的结构组成和工作原理；适用于各级别的培训和考核
2、具有实际制动效果演示功能，动态演示制动系统的工作过程和操作方法。方便进行气压制动系统拆装实训，可做制动系统的调整和测漏实验、制动蹄间隙等的调整实训操作。
3、压力表分别显示制动系统各管路的实际压力，方便学生理解制动过程中气压的变化和制动气压的分配情况。
4、空气压缩机带润滑装置，可长时间稳定工作，避免因缺少润滑造成空气压缩机非正常损坏。

四、规格参数
外接电源：220V交流电压；
工作温度：-40℃～50℃
重量：350kg

五、实训项目
气压制动系统组成结构认知实训
气压制动系统工作原理演示实训
气压制动系统检测维修实训
制动间歇调整讲解
制动管路密封检测
制动气压检测

六、技术规格
外形尺寸：1700×1300×700mm(长×宽×高)
外接电源：交流220V±10%50Hz
工作温度：-40℃～+50℃
空气机：0.75KW
气压表：0～1000kPa
颜色：7032
钢管：50*50*3mm
移动脚轮：150*100mm

七、基本配置(每台)

序号	名称	规格型号	单位	数量
1	前桥总成		套	1
2	后桥总成		套	1
3	制动踏板		套	1
4	制动总泵及制动分配泵		套	1
5	空气压缩机		台	1
6	储气罐		个	1
7	气压表	0～1000kPa	个	1
8	单向阀		个	1
9	排气阀		个	1
10	放水阀		个	1
11	移动台架(带自锁脚轮装置)	1700×1300×700mm(长×宽×高)	台	1
12	座椅		张	1
13	三相电动机	2.2KW380V	台	1
