采暖系统模拟演示装置

[规格型号]：	YUY-CN/MN
[产品名称]：	采暖系统模拟演示装置
[价　　格]：	11000元
[产品参数]：
[在线客服]：

上一篇：热能地板辐射采暖系统实训系统

下一篇：热网水利工况实验台

产品详情

一、产品概述
主要用途：18个玻璃暖气包，5种采暖方式模拟多种形式热水采暖系统工作过程及其连接方式。
主要配置：加热锅炉、循环防腐水泵，集气罐，膨胀水箱，模拟窗，玻璃散热器，20点测温显示系统控制柜，水平式单管顺流式系统，水平式单管跨越式系统，垂直式单管顺流式系统，垂直式单管跨越式系统；双管系统。
外形尺寸：3300×400×2200mm
工作电压：220V
功率：370W
实验指导书
二、演示目的
使学生了解常见的热水采暖系统形式，掌握系统中各部件的作用及连接方式，巩固课堂所学的知识。
三、演示系统

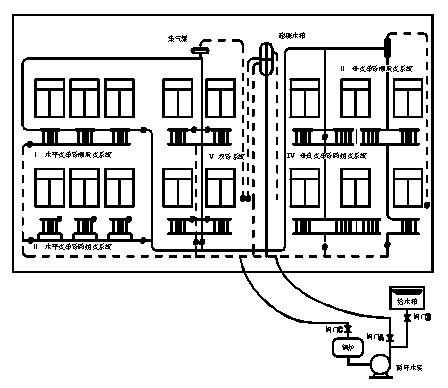

采暖系统是由热源、管道和散热器所组成。热源是生产热能的部分，管道是连接热源和散热器的桥梁。在图中所示的系统中，由管道将锅炉、水泵和散热器连接起来。系统工作前，先将水充满给水箱，然后打开阀门B和C，同时启动水泵，向系统充水。充水时不断地开关集气罐放气阀，主系统中的空气从集气罐和膨胀水箱中排出。
系统充满水后，关闭阀门B，打开阀门A，在水泵的作用下，水沿供水干管进入散热器，经回水干管返回水泵吸入口，如此不断循环，将热量散到供暖房间。（如下图所示）

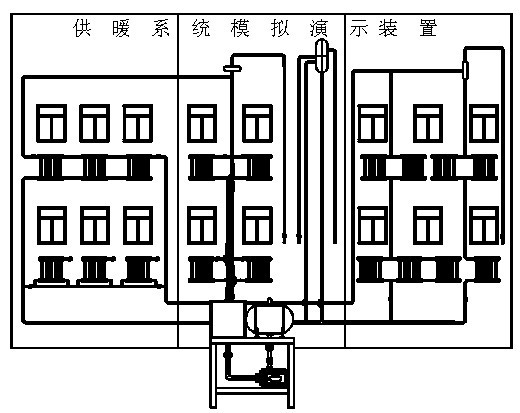

演示装置（如图所示）

思考题
1、膨胀水箱有几根连接管，各起什么作用？每根连接管上是否都可以装阀门：
2、本演示中，室内热水采暖系统有几种连接方式。画出各种连接方式的原理图并简述其特点。
